SMT生産工程

電子製造の精密な基盤――チップから製品への第一歩

SMT(Surface Mount Technology/表面実装技術)とは、電子部品をPCB(プリント基板)の表面に直接実装する組立技術です。
現代の電子製造においては、スマートフォン、ウェアラブルデバイス、自動車用電子機器、医療機器など、あらゆる分野で欠かすことのできない中核的なプロセスとなっています。

SMT製造プロセス

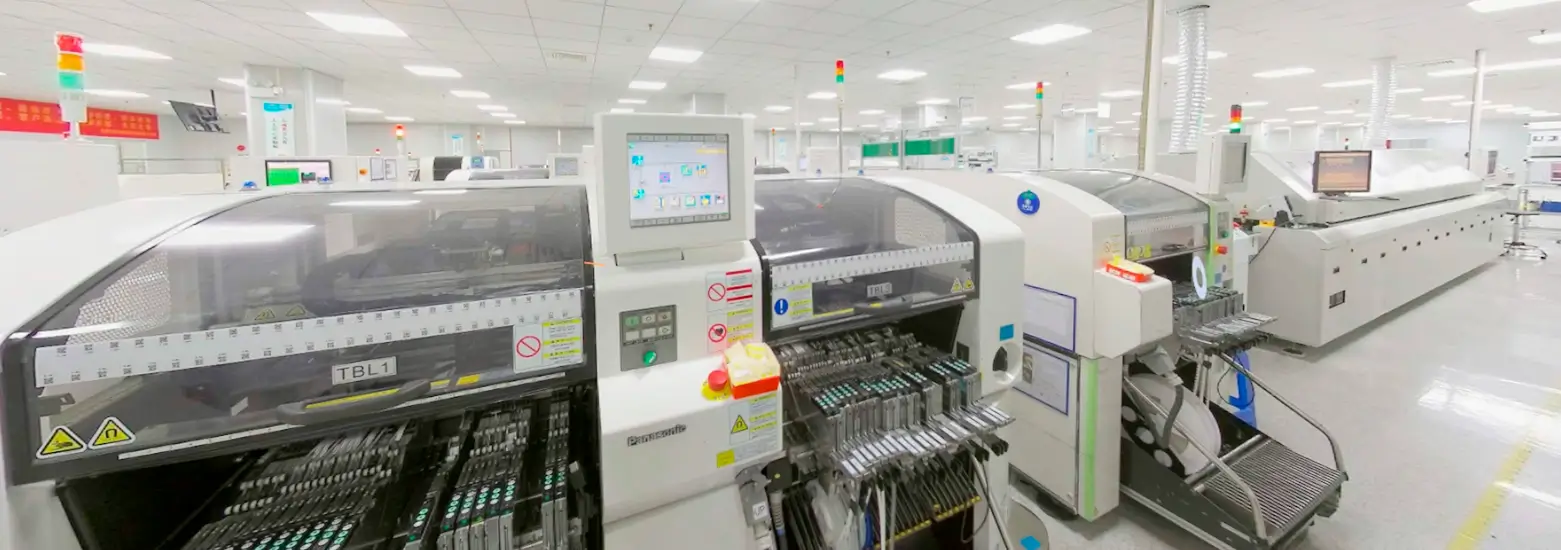

SMT生産工場, SMT生産ライン

1️⃣ はんだ印刷(Solder Paste Printing)
  • ステンシル(Stencil)またはレーザーカットマスクを使用し、PCBのパッド上に正確にはんだペーストを印刷します。
  • はんだペーストの品質と印刷精度は、その後の実装およびリフロー品質に直接影響します。
  • 当社では全自動はんだ印刷機を導入し、SPI(はんだペースト検査システム)により、各パッドのはんだ量や印刷ずれをリアルタイムで監視しています。
2️⃣ 部品実装(Pick and Place)
  • 高速チップマウンターが座標ファイル(Placement File)に基づいて、抵抗・コンデンサ・IC・BGAなどの各種表面実装部品を正確に吸着・配置します。
  • 超小型部品(最小01005サイズ)および異形部品(Odd-form components)の実装にも対応しています。
3️⃣ リフローはんだ付け(Reflow Soldering)
  • 実装済みのPCBをリフロー炉に通し、温度プロファイルに従って段階的に加熱し、はんだを溶融・接合させます。
  • 当社は10ゾーン高精度リフロー炉を採用し、材料特性に応じた最適な温度プロファイルを設定することで、はんだの濡れ性と信頼性を確保しています。
  • RoHS規格に準拠した鉛フリーリフローおよび多様な合金系はんだに対応しています。
4️⃣ インライン検査(AOI / X-Ray / SPI)
  • AOI自動光学検査:部品のずれ、欠品、反転、はんだブリッジなどの欠陥をリアルタイムに検出します。
  • X-Ray検査:BGAやQFNなど底面接続パッケージのはんだ接合品質を透視検査します。
  • SPI検査:はんだペーストの体積・高さ・面積を全パラメータで測定し、印刷欠陥を防止します。

従来のTHTと比較して

従来のスルーホール挿入技術(THT)と比較すると、SMTには以下のような特徴があります:

  • 部品サイズが小さく、軽量
  • 実装密度が高く、PCBスペースを節約できる
  • 製造プロセスの自動化レベルが高く、生産効率が高い
  • コストが低く、信頼性が高く、耐振動性に優れている

SMT対応部品タイプ

当社で対応可能な主な部品は以下の通りです:

  • 標準チップ部品(抵抗器、コンデンサー、インダクター)
  • 集積回路(IC:SOP、QFN、BGA、CSP、WLCSPなどのパッケージ)
  • 受動部品(トランス、インダクタ、大型コンデンサー)
  • コネクター(Connectors)
  • 小型アンテナ、センサー、カメラモジュールなどの異形部品(Odd-form)

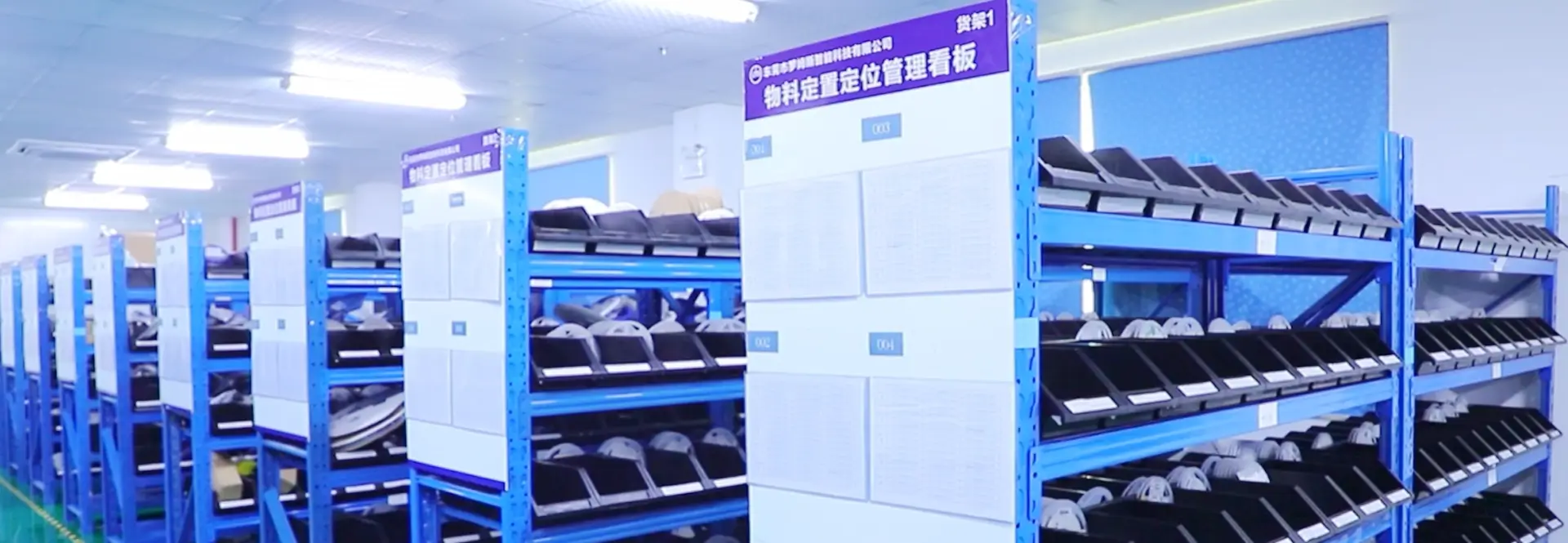

SMT材料

品質管理システム

当社では、SMT工程における品質管理を全工程にわたり徹底しています(中国・広東省東莞市の海外生産拠点):

はんだペースト検査(SPI)部品実装検査(AOI)BGA/QFNはんだ接合部検査(X-Ray)電気特性検査(ICT)

さらに、すべての生産ロットにおいて初品確認制度(First Article Inspection)を導入し、量産開始前のプロセス安定性と一貫性を確保しています。

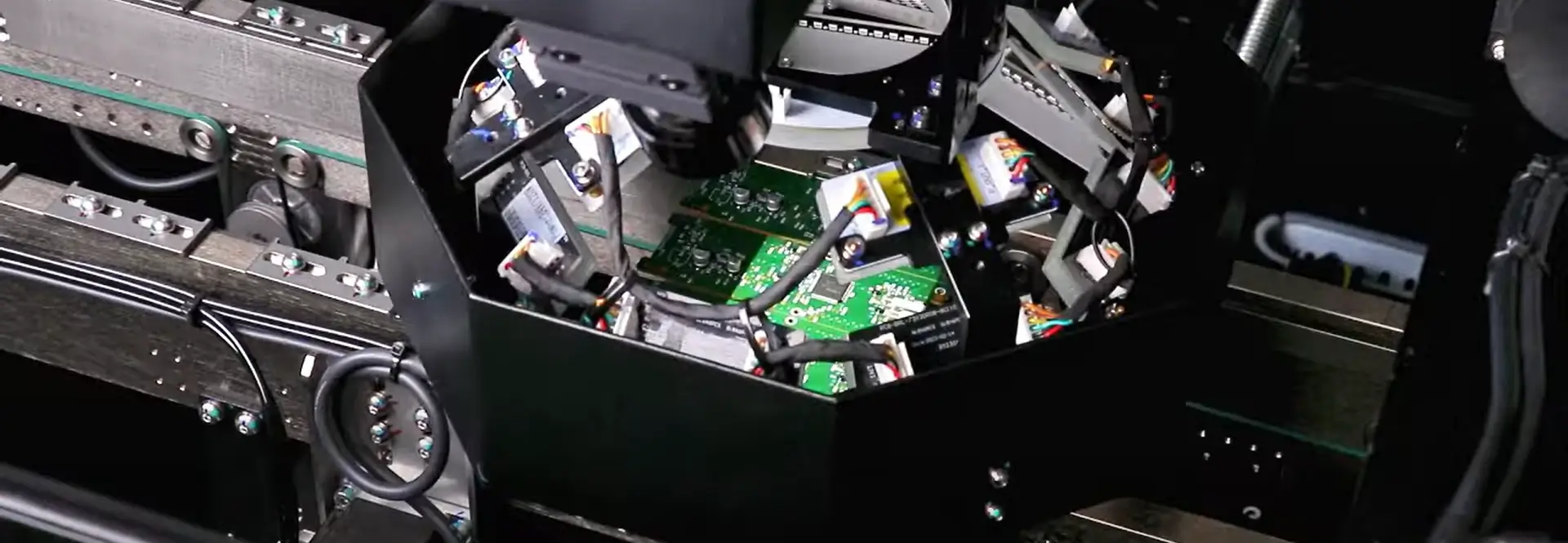

SMT 3D AOI検査

当社のSMT生産ライン能力

中国・広東省東莞市 海外生産拠点

項目 指標
最小実装サイズ 01005パッケージ(0.4mm×0.2mm)
最小ピッチ 0.3mm(BGAパッケージ)
対応基板厚さ 0.4mm ~ 4.0mm
最大PCBサイズ 510mm × 460mm
最小PCBサイズ 50mm × 50mm
片面/両面実装対応
鉛フリー/有鉛プロセス両対応
フレキシブル基板(FPC)実装対応
ISO認証 ISO9001、ISO14001、ISO13485
